Protel 99SEPCB设计软件v2.8.1.2 经典电路板设计

Protel 99SE是一款经典的电子设计自动化（EDA）软件，自推出以来便在全球PCB设计领域占据重要地位。它提供了从原理图绘制、电路仿真到PCB布线、信号完整性分析的一整套完整流程，尤其适合教学、中小型电子项目以及老一辈工程师的日常设计工作。软件界面经典、操作逻辑清晰，尽管年代久远，但凭借其稳定性和对低配置电脑的友好支持，至今仍是许多高校电子专业课堂上的首选教学工具。本文将从功能、安装、使用技巧及常见问题等方面，为您全面解析这款被奉为经典的PCB设计利器。

核心功能与设计特色

一体化设计环境:

Protel 99se将原理图编辑、PCB设计、信号仿真以及可编程逻辑器件（PLD）设计等功能集成于同一操作平台。用户无需在多个独立工具间切换，即可完成从电路概念到物理板卡的全流程设计。这种高度集成的环境不仅简化了设计流程，更通过统一的数据库管理确保了设计数据的一致性和准确性。对于初学者而言，这种一体化环境降低了学习曲线，能够更快地掌握电子设计的整体概念。

强大的PCB布线引擎:

软件内置了智能化的自动布线和手动布线工具。其自动布线器支持基于网格的布线算法，能够根据设定的设计规则（如线宽、间距、过孔类型）自动完成复杂板卡的走线。同时，交互式布线工具允许工程师对关键信号进行精细的推挤、调整，并支持差分对布线、蛇形线等高级操作。对于高速数字电路设计，Protel 99se也提供了基本的信号完整性分析功能，帮助设计者预判并解决反射、串扰等潜在问题。

丰富的元件库与封装管理器:

Protel 99se自带了涵盖常用分立元件、集成电路、连接器等数十万个元件的原理图符号库和PCB封装库。用户还可以通过封装管理器便捷地创建、编辑和调用自定义封装。更贴心的是，软件支持从原理图到PCB的同步更新，并提供了ERC（电气规则检查）和DRC（设计规则检查）功能，能够在设计前期自动发现悬空引脚、短路、间距不足等错误，极大提升了设计的成功率。

经典的操作交互与脚本支持:

对于习惯使用快捷键和命令行操作的专业用户，Protel 99se提供了高度可定制化的菜单和快捷键系统。同时，内置的脚本语言（基于Delphi）允许高级用户编写自动化脚本，用于批量修改元件属性、生成报告或自定义设计工具。这种开放性和可扩展性，使得Protel 99se在特定领域内依然保持着旺盛的生命力。

使用指南与常见问题排查

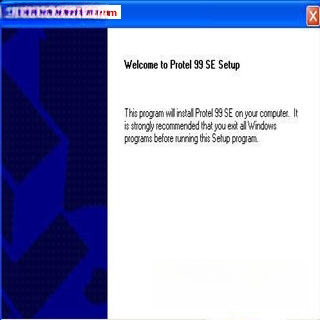

安装Protel 99se时，请务必关闭杀毒软件和Windows Defender实时防护，否则破解文件可能被误删导致激活失败。
若在Win10或Win11系统上安装，建议右键安装程序，选择“属性”->“兼容性”->“以Windows XP SP3兼容模式运行”，并勾选“以管理员身份运行此程序”。
安装完成后，首次打开软件若提示缺少“DLL”文件，请直接搜索并下载“Protel 99se 完整DLL运行库”进行修复，本站提供安全版本。
在PCB设计中，如需更改电路板形状，不再仅限矩形。操作路径为：菜单栏“Design”->“Board Shape”->“Redefine Board Shape”，然后按提示绘制新边界，按End键刷新即可完成不规则板框创建。
遇到软件闪退或文件无法打开时，优先检查文件路径是否包含中文字符，请将所有工程文件存放在纯英文目录下，如D:\myproject。
对于鼠标滚轮缩放无效的问题，可在菜单“Preferences”->“Graphical Editing”中勾选“Use Mouse Wheel for Zoom”，即可启用滚轮缩放功能。
若需要将钻孔数据导出给工厂，请使用“File”->“Fabrication Outputs”->“NC Drill”选项，正确生成钻孔文件，并确保与Gerber文件在同一文件夹内。
建议定期备份设计文件。Protel 99se的工程文件(.ddb)较大且易损坏，建议使用外部版本管理工具或云盘进行额外备份，并养成Ctrl+S频繁保存的习惯。
当在同一台电脑上同时使用Protel 99se与其他EDA软件时，可能出现文件关联冲突。建议在安装其他软件时，取消勾选其默认打开.ddb或.pcb文件的选项。
经典高效操作：按Q键可在mil与mm单位之间快速切换，按V+C可快速打开元件属性设置，按P+T可快速放置走线，按压Shift+Space可切换布线角度模式。

精选同类型PCB设计软件推荐

软件名称	核心优势	用户评分
Altium Designer	一体化设计，3D可视化	★★★★★
PADS	上手快速，适合中高速板	★★★★☆
KiCad	开源免费，社区活跃	★★★★☆
Autodesk EAGLE	元件库强大，跨平台	★★★★☆
立创EDA	国产云端，中文支持好	★★★★☆
DesignSpark PCB	免费且功能完整	★★★☆☆
Proteus	仿真与PCB一体化	★★★★☆
OrCAD	高速仿真性能卓越	★★★★☆

Protel 99se文件格式兼容性详解

许多用户关心Protel 99se设计的文件能否被新版软件打开。Protel 99se的工程文件为.ddb格式，而Altium Designer等后续软件已不再直接支持该格式。若需使用新版软件，可先在Protel 99se中通过File→Export将原理图或PCB导出为ASCII格式（.sch和.pcb），再在Altium Designer中导入。反之，新版软件无法直接另存为.ddb，这成为跨版本协作的一大障碍。因此，不少设计师在完成设计后会将关键图纸输出为PDF或图片格式，以便审阅和归档。若您收到.ddb文件但电脑未安装Protel 99se，可以考虑使用在线转换工具，但注意上传敏感设计文件存在安全风险，建议安装原版软件进行查看。

protel 99se怎么添加电阻等元件

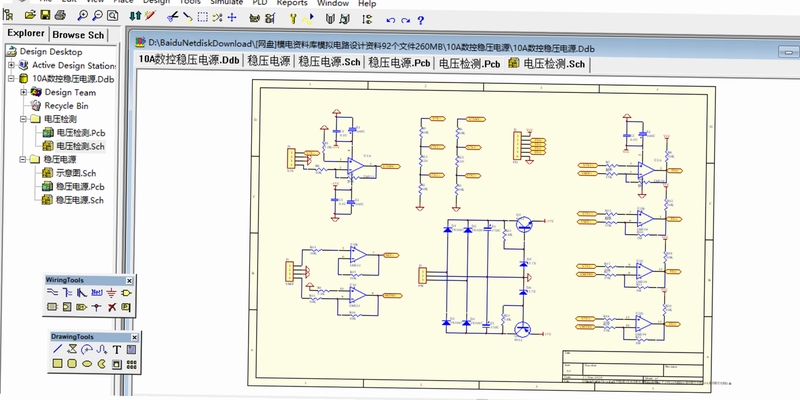

在Protel 99se中添加电阻，首先需确保原理图库中包含所需电阻模型。在原理图编辑界面，点击右侧“Browse”面板，在“Libraries”下拉菜单中选择“Miscellaneous Devices.Lib”，然后在元件列表中找到“RES2”（表示电阻）。双击该元件或点击“Place”按钮，光标将变为电阻符号，将其移动到合适位置后点击左键即可放置。此时按Tab键可弹出属性对话框，可修改阻值、封装（如AXIAL-0.4）等参数。若库中无所需封装，需自行在PCB库编辑器中创建。对于新手，建议使用“查找相似元件”功能，通过通配符快速定位到多种阻值的电阻。

protel 99se支持win11吗？怎么解决兼容问题

Protel 99se官方并未宣称支持Windows 11，但实际应用中，多数用户通过兼容模式设置可以稳定运行。具体步骤为：找到Protel 99se的安装可执行文件（如client99se.exe），右键属性，在“兼容性”选项卡中勾选“以兼容模式运行此程序”，并选择“Windows XP (Service Pack 3)”。同时，勾选“以管理员身份运行此程序”。若仍出现花屏或界面字体模糊，可尝试降低屏幕分辨率或调整DPI缩放设置。部分安全软件可能拦截其注册表操作，需添加信任。若运行中提示缺少文件，请搜索“Protel 99se 精简版”或“Protel 99se 绿色版”获取已优化的版本。总体而言，在Win11上运行需要一些耐心调试，但基本功能均可正常使用。

protel 99se怎样创建不规则形状的PCB板框

创建不规则板框是PCB设计中的常见需求。在Protel 99se中，首先在PCB编辑器中，点击菜单栏“Design”→“Board Shape”→“Redefine Board Shape”，此时工作区会变为黑色，鼠标变为十字光标。沿您规划的形状边界，用鼠标左键依次点击每个关键转折点，绘制一条封闭的轮廓线。绘制完成后，右键单击或按Esc键确认，板框将自动更新为所绘形状。若需板框带圆弧，可在绘制时切换至圆弧模式。更精细的做法是先在“Keep-Out Layer”（禁止布线层）用线条精确勾勒出物理边界，然后利用“Design”→“Board Shape”→“Define from selected objects”功能，直接基于选中的边界线生成板框，此方法更为推荐。

protel 99se序列号是什么？激活失败怎么办

Protel 99se的正式序列号通常是一串由字母和数字组成的授权码，但网络流传的版本多为无需序列号的破解版。若安装时要求输入序列号，可尝试使用常见的“99se”系列注册码，例如“Y7ZP-5QQG-ZWSF-K858”等，但请注意，这些码可能因版本不同而失效。更为稳妥的方式是下载本站提供的集成破解补丁的安装包，安装完成后，将破解文件复制到安装目录并运行。若激活失败，请检查杀毒软件是否隔离了破解文件，重新解压并添加信任。切勿从不明来源下载补丁，以免携带病毒。本站提供的资源已经过安全检测，确保可用性。
