GrADS2.2.1 气象绘图分析

GrADS（Grid Analysis and Display System）是一款广泛应用于大气科学、海洋学及地球物理研究领域的专业数据可视化与分析工具。它能够高效处理网格化二进制数据，支持多种数据格式的读取与转换，并提供强大的脚本控制功能，帮助科研人员快速绘制等值线图、矢量图、剖面图及动态时序图。GrADS以其轻量化的操作方式和灵活的批处理能力，成为气象业务与学术研究中的得力助手。本文将从核心功能、实操指南、同类推荐及常见问题等方面，为您全面解析这款经典软件的使用体验。

核心功能亮点

多格式数据兼容性

GrADS支持NetCDF、GRIB、HDF-SDS以及二进制原始数据等多种主流科学数据格式，无需复杂转换即可直接读取。其内置的数据描述文件（.ctl）机制允许用户自定义数据维度、时间步长及变量属性，极大提升了数据处理的灵活性。无论是再分析资料还是模式输出结果，都能轻松加载并快速出图。

丰富的绘图与动画功能

软件内置超过30种绘图命令，支持等值线、填色、流线、矢量箭头、散点图及剖面图等多种可视化样式。用户可通过简单的命令行或脚本批量生成多时次序列图，并利用内置动画播放器实现时间维度的动态展示，便于分析天气系统的演变过程。此外，GrADS还支持地图投影自定义、坐标轴标注及中文字符显示，满足学术出版级绘图要求。

强大的脚本编程环境

GrADS内置完整的脚本语言（GS），支持变量定义、循环、条件判断、函数调用及外部文件读写，能够实现自动化批处理与复杂算法定制。用户可编写脚本完成数据裁剪、统计计算、插值分析等操作，并将输出结果直接保存为图片或动画格式，大幅提升科研效率。

轻量级跨平台支持

软件体积小巧，安装包不足百兆，却能在Windows、Linux及macOS多个操作系统上稳定运行，且不依赖高性能硬件。同时支持命令行交互模式与图形用户界面，适合不同操作习惯的用户使用，尤其方便在服务器集群上通过SSH远程调用。

使用指南

在Windows系统下，下载GrADS安装包后，建议以管理员身份运行安装程序，避免权限不足导致安装失败。
安装路径尽量选择默认目录（如C:\GrADS），若需自定义路径，务必避免包含中文或空格字符，否则可能引发数据读取错误。
首次启动时，软件会提示设置工作目录，请选择您存放数据文件的文件夹，便于后续快速访问。
在macOS系统上，若提示“无法打开”，请前往“系统偏好设置-安全性与隐私”中允许来自任意来源的应用，否则程序可能被拦截。
Linux用户可通过命令行直接运行grads，但需提前安装X11图形库，否则无法显示绘图窗口。
若遇到闪退问题，请检查系统环境变量是否包含GrADS安装路径，并尝试以兼容模式运行。
数据文件必须与描述文件（.ctl）放置在同一目录，且文件名严格一致，否则软件无法识别变量。
绘图时若出现乱码，请在脚本中设置字体文件路径（如set font 0），或下载中文字体库并配置。
对于大型数据文件，建议使用set lon/lat限定区域，可显著提升绘图速度并减少内存占用。
后台运行时，请勿直接关闭终端窗口，应输入quit命令安全退出，避免数据损坏。
高危注意：切勿在未备份原始数据时执行覆盖写入操作，GrADS的write命令可能直接修改源文件。
优化技巧：使用set gxout shaded命令可快速生成填色图，配合set cint命令控制色标间隔，出图更美观。
温馨提示：若忘记常用命令，可直接输入help查看全部函数列表，或访问官方文档获取详细说明。
移动端用户可通过远程桌面软件（如Microsoft Remote Desktop）连接至安装了GrADS的电脑，但操作体验不如桌面端流畅，适合简单查看图片。
若遇到“grads: command not found”错误，请确保在终端中已执行source命令激活环境变量，或直接调用完整路径运行。

同类型实用软件推荐

软件名称	功能优势	评分
Panoply	可视化NetCDF数据	★★★★☆
NCL	脚本绘图功能强大	★★★★☆
MATLAB	通用科学计算绘图	★★★★★
Python Matplotlib	开源灵活，社区活跃	★★★★★
Ferret	海洋数据分析专门	★★★★☆
IDV	集成可视化环境	★★★★☆
Vapor	三维大气海洋渲染	★★★★☆

GrADS在气象教学中的应用价值

GrADS凭借其简洁的命令行操作和强大的绘图能力，被众多高校大气科学专业选为教学入门工具。学生可通过编写简单脚本快速绘制出温度、气压等基本气象要素图，从而直观理解天气学原理。同时，软件对老旧硬件兼容性好，学生可轻松安装于个人电脑进行课后练习，有助于提升动手实践能力。许多科研院所也将GrADS作为标准数据分析软件，其生成的图形可直接用于论文发表，学术认可度高。

GrADS常见疑问解答

GrADS怎么读取NetCDF文件？

首先确保NetCDF文件与GrADS版本兼容（建议4.x以上），然后在GrADS命令行中直接输入sdfopen 文件名.nc即可打开。若提示无法识别，可先用ncdump工具查看文件结构，手动编写.ctl描述文件以读取变量。对于多维数据，可使用set x/y/z/t命令设置维度范围，再执行d 变量名绘图。整个过程无需额外安装插件，但需注意文件路径不能含中文。

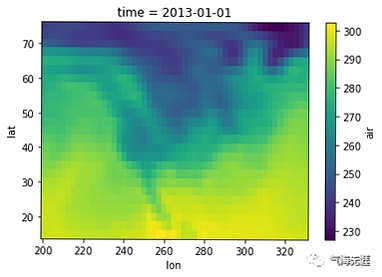

GrADS和Python绘图哪个更专业？

GrADS专为气象领域设计，命令行操作简洁高效，适合快速出图；而Python（搭配Matplotlib、Cartopy等库）功能更通用，可整合机器学习算法，但学习曲线较陡。两者在图形美观度上不相上下，但GrADS在处理全球格点数据时内存占用更小，且无需编写大量代码。对于初学者，GrADS更容易上手；对于需要复杂数据处理和定制化分析的项目，Python更具优势。建议根据具体任务选择，或结合两者使用。

如何提升GrADS出图分辨率？

在GrADS中，默认输出位图分辨率较低，可通过set device命令设置输出格式为PNG或PostScript，并指定尺寸参数，例如set device png 3000 2000 可生成3000×2000像素的高清图片。同时，调节set resolution命令可增加地图边界平滑度，set mpdset命令可加载更精细的地图数据（如高分辨率海岸线）。若需无限放大而不失真，建议输出为矢量格式（如EPS），再通过AI或Inkscape转换为PNG。

此外，使用set display color white可设置白色背景，避免默认黑色背景影响打印效果。对于动画输出，可设置set loop 1后连续绘图，最后使用gif工具合成动图，但注意动画帧数不宜过多，以免文件过大。
