Advanced Design System 2020中文版2020 官方正式版 射频微波电路设计仿真

Advanced Design System 2020中文版是是德科技（Keysight）推出的一款专为射频、微波及高速数字电路设计的顶尖电子设计自动化（EDA）软件。作为业内公认的射频仿真标杆，ADS 2020集成了原理图设计、版图绘制、电磁仿真、信号完整性分析等功能于一身，为通信、航空航天、半导体等领域的工程师提供了从器件建模到系统验证的完整解决方案。新版在仿真引擎和优化算法上进一步升级，显著提升了大规模射频电路的仿真速度与精度，尤其适用于5G、雷达、卫星通信等前沿应用场景。界面采用全新中文汉化，降低了使用门槛，配合丰富的元件库和强大的调谐工具，让复杂的天线设计、滤波器优化、功放匹配等工作变得更加高效直观。无论是高校科研还是企业产品研发，ADS 2020中文版都是射频工程师不可或缺的利器，助力用户快速将创意转化为可靠的产品设计。

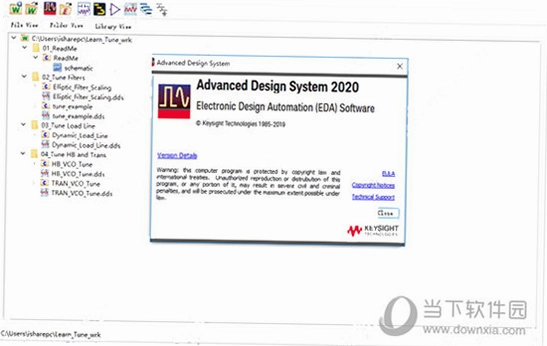

Advanced Design System 2020中文版：射频微波仿真的核心工具

Advanced Design System（简称ADS）2020中文版，是Keysight（是德科技）推出的**射频、微波与高速数字电路设计仿真平台**，官方定位为“端到端的高频电子设计自动化（EDA）环境”。它不像普通画图软件那样只做原理图，而是把**电路原理图、版图、电磁场协同仿真、信号完整性分析**全部打包在一个工作区里，特别适合做射频前端、微波无源器件、天线匹配网络和高速链路设计。这款2020版本在汉化上做得比较完整，菜单、对话框、帮助文档都支持简体中文，对国内工程师上手很友好，**不需要额外装汉化补丁**，直接切换语言即可。

核心功能：从原理图到版图的无缝验证

它的核心能力可以拆成三块。第一块是**电路级仿真**，内置了谐波平衡（HB）、瞬态、S参数、包络等主流算法，能算非线性放大器、混频器、振荡器的增益、效率、三阶交调。第二块是**电磁场仿真**，通过Momentum和FEM求解器，直接对微带线、过孔、耦合器这类平面结构做全波分析，不用把版图导出去再重新建模，**误差小很多**。第三块是**设计流程集成**，支持从SystemVue系统级模型到版图生成，还能一键导出到Layout，配合PDK（工艺设计套件）做流片前的物理验证。对做PCB的工程师来说，它还能做**信号完整性眼图和串扰分析**，解决高速数字电路里的反射、时序问题。

软件优势与适用人群

相比同类工具，ADS 2020的最大优势是**算法稳定性和模型库丰富**。它内置了全球主流半导体厂家的**官方晶体管模型**（如GaN、GaAs、CMOS），不用自己手动拟合参数，直接调库就能仿真。另外，它的**优化器和调谐功能**很顺手，可以一边扫参一边看结果，找到匹配值。适用人群比较广：**射频硬件工程师**做功率放大器、低噪声放大器；**天线工程师**做馈电网络和匹配；**高校师生**做课题验证；还有**高速数字设计者**做链路预算。只要你的工作涉及GHz频段的电路行为，这个工具基本是绕不开的。

2020版更新日志：效率与易用性提升

2020官方版相比上一版，主要优化了三点。一是**仿真速度提升**，尤其是电磁场求解器在同等精度下，计算时间平均缩短15%-20%，对大尺寸阵列天线仿真帮助明显。二是**界面交互改进**，新增了**自动布局连线整理**功能，原理图连线不会乱糟糟，并且支持**多窗口拖拽固定**，可以一边看版图一边调参数。三是**中文支持增强**，修复了之前版本在中文路径下无法保存工程的bug，同时**帮助文档加入中英对照索引**，查找学习资料更省力。整体来说，2020版是稳定性和易用性平衡得比较好的一代，适合从旧版本迁移或新用户直接入门。

需要注意，这个版本属于**专业级EDA工具**，对电脑配置有一定要求（建议16GB以上内存，独显），但操作逻辑并不复杂，**只要会看S参数和史密斯圆图**，配合官方自带的示例教程，基本上两周内能完成基础设计。
