GiD桌面版官方下载v17.0.6 通用有限元CAE仿真软件

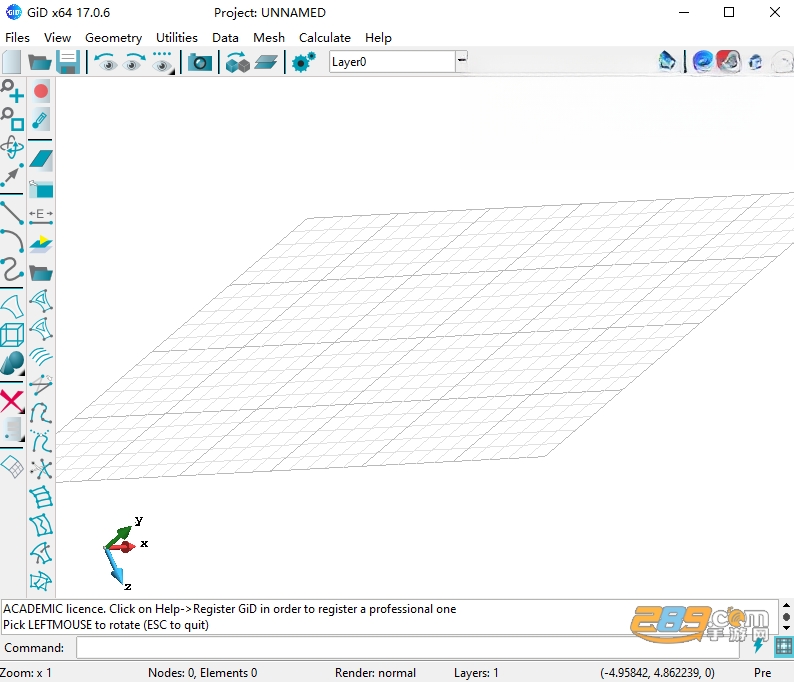

GiD桌面版是工程数值仿真专用前后处理工具，通过高度自定义脚本接口对接自研求解程序与各类商用仿真内核，覆盖多领域科研与工业仿真。其安装包体积小巧、运行占用资源低，适合高校实验室使用。

GiD桌面亮点

1、依托TclTk脚本自定义问题类型，自由定制读写输出格式，无缝对接商用仿真软件与自研求解程序，可定制专属菜单、材料库、边界载荷模板。

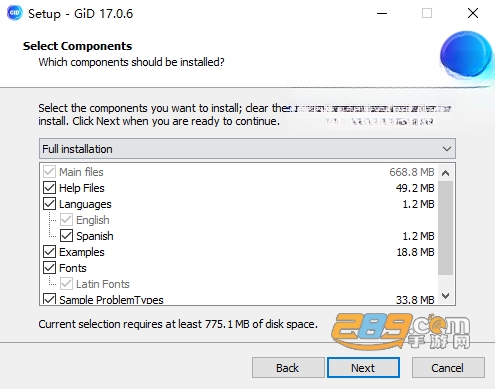

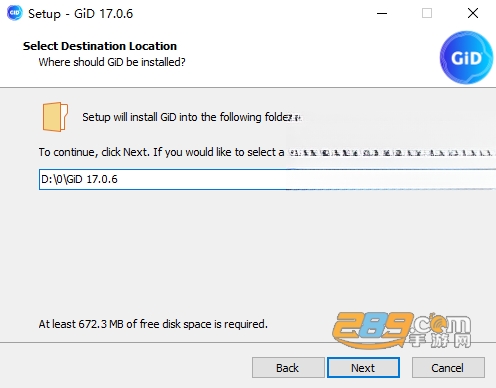

2、安装包体积不足100MB，完整安装仅占用300MB左右硬盘空间，低配台式机与工作站均可流畅运行，资源占用优势显著。

3、导入外部CAD文件时自动检测并修复缝隙、重叠、破面等缺陷，内置可视化修复工具，非封闭几何也可生成合格仿真网格，降低模型预处理成本。

GiD桌面版怎么用

一、前期准备：新建工程 + 加载求解器模块

步骤 1：新建工程文件夹

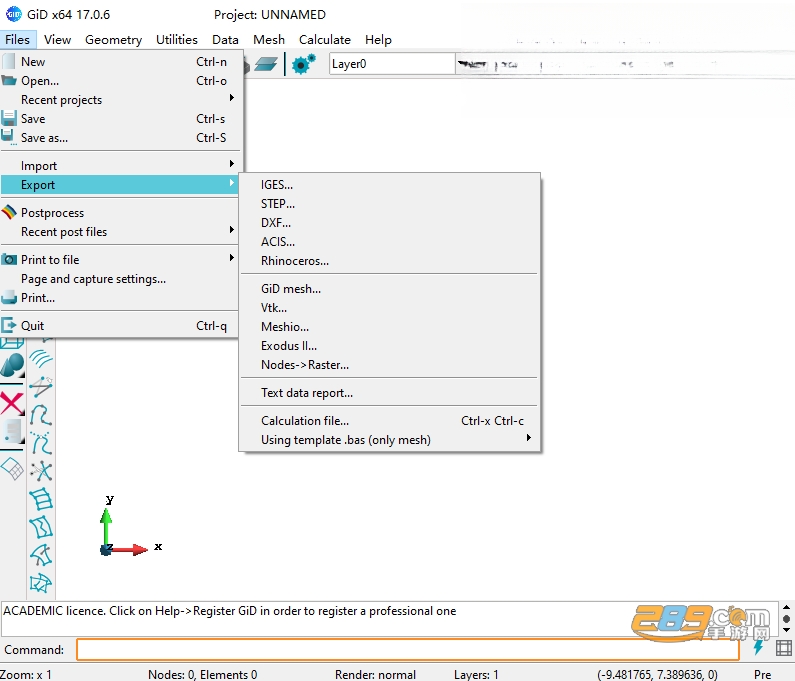

File → New，新建独立文件夹（GiD 所有网格、计算文件统一存在该目录，不可中文路径）

保存工程：File → Save，生成.gid工程目录

步骤 2：加载对应求解器（核心前置操作）

GiD 本身无内置物理模型，必须先加载Problem type（求解器模块） 才能定义材料、荷载、边界：

顶部菜单 Data → Problem type → Internet retrieve

联网下载对应模块：

结构力学：Kratos Structural、ATENA、Abaqus

流体 CFD：Kratos Fluid

岩土 / 冲击：FEM、DEM 颗粒

下载完成后选中模块，点击Select加载，界面会弹出对应物理场参数面板

二、几何建模（两种方式：自建 / 导入 CAD）

软件内从零建模（点→线→面→体层级创建）

实体层级规则：点构成线、线围成面、面封闭生成体，所有荷载 / 材料建议赋予几何实体而非网格，重划分网格不会丢失参数

创建点

Geometry → Create → Point，底部命令行输入坐标，如0,0,0、2,0,0，回车生成

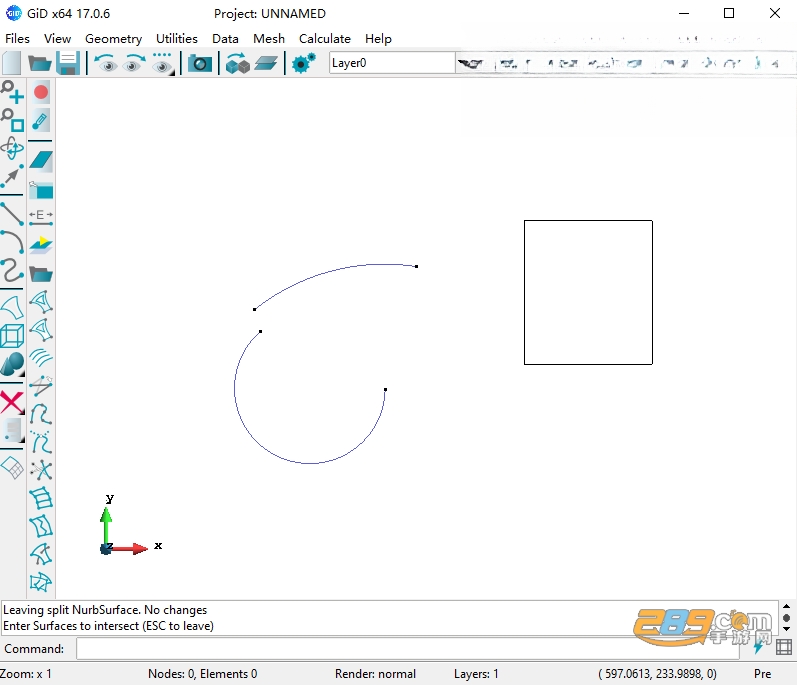

创建线

两点直线：Geometry → Create → Line → 2 points，依次点击两点

圆弧：Arc by 3 points，输入球坐标 / 笛卡尔三点生成圆弧

创建面

Geometry → Create → Surface → By contour，按顺序选中闭合边线，ESC 完成生成曲面

创建实体（三维体）

Geometry → Create → Volume → By contour，选中全部封闭曲面生成实体

常用几何编辑工具

拉伸 / 旋转：Utilities → Copy，支持平移拉伸、旋转生成复杂几何体（圆柱、半球）

布尔运算：加减、合并实体（岩土基坑、构件装配）

导入外部 CAD 修复：Geometry → Edit → Collapse 缝合微小缝隙
